IBM V3700 更换控制器IBM V3700更换电源

故障处理过程

用笔记本连接控制器后面的管理口,配置相同段IP地址

本次存储的IP 为 192.168.70.128 ,笔记本配置   192.168.70.100

在浏览器登录输入  https://192.168.70.128

注意:IBM V3700 的登录对浏览器版本有要求,如发现只能PING 通,但是网页打开不,提示SSL 信息错误。建议使用较低版本的IE浏览器尝试。 本次使用WIN7系统+IE8 浏览器。

确定故障:

登录管理页面,共发现两个故障:

1:电源故障

2:控制器脱机故障

截图如下:

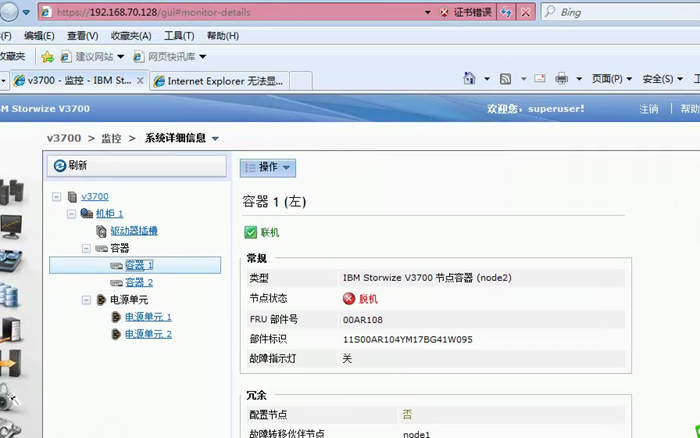

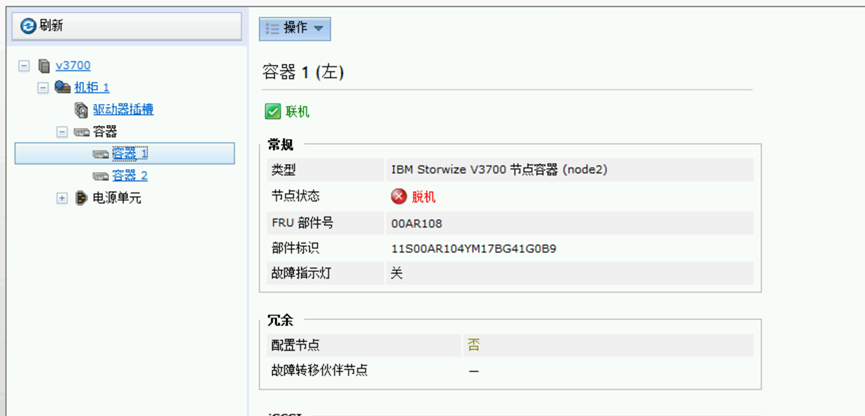

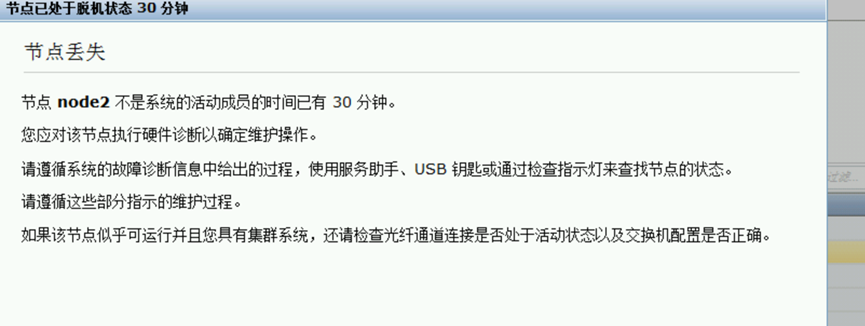

Node2节点脱机

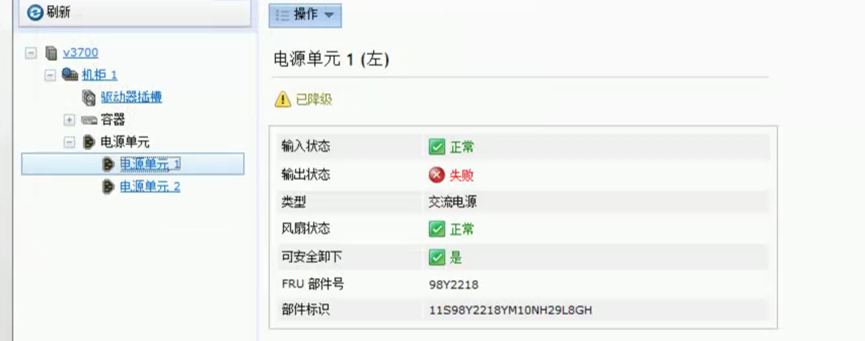

电源1故障

更换电源:

电源无需走向导,直接拔掉故障电源,更换新电源,报警解除。(走向导也可以)

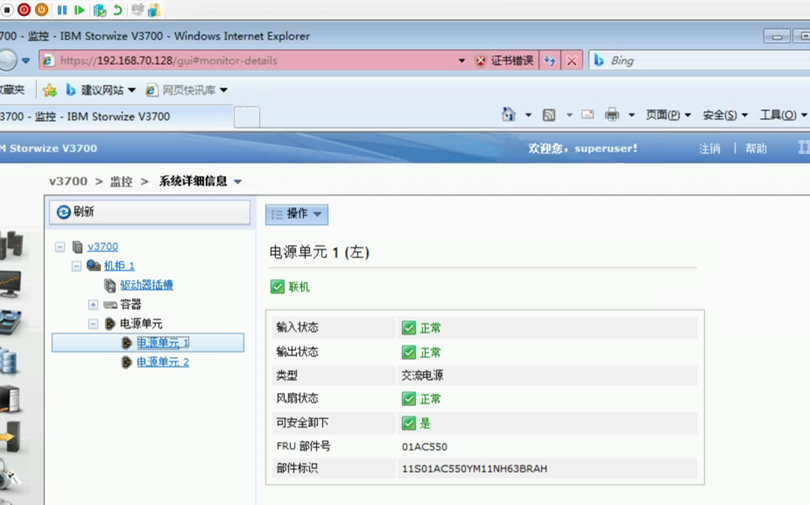

更换后:

更换控制器

注:因理论上存在一定风险,需要提前通知用户做好重要数据的备份。

1、准备好新控制器,确定故障控制器的物理位置,记录故障控制器上光纤线,和扩展柜(如有)连线的位置。

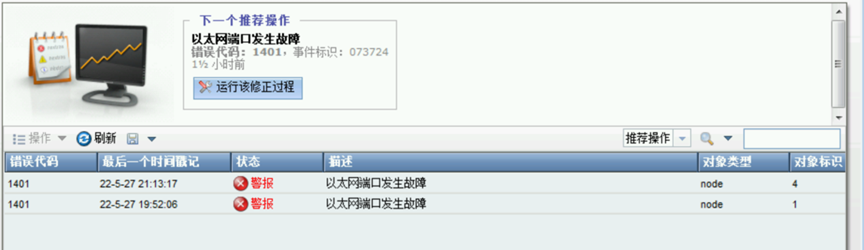

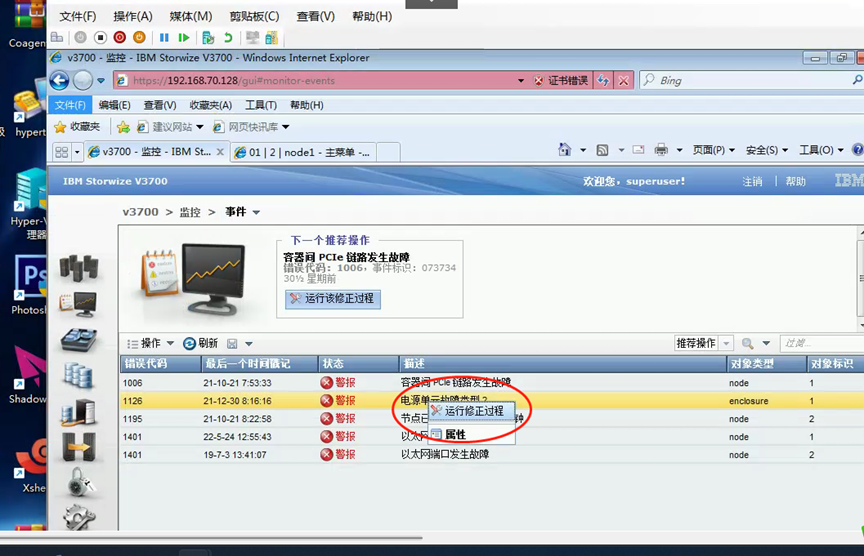

2、运行修订过程时,弹出如下错误,无法运行修订向导。

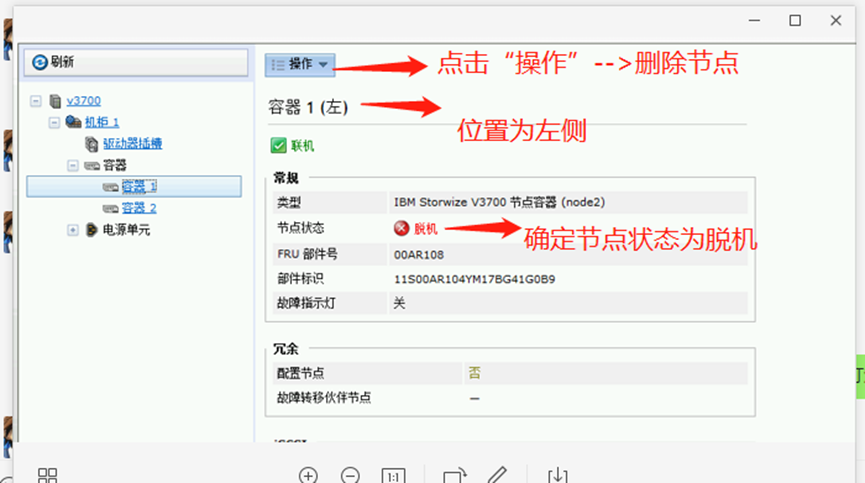

3、点击  “监控”-->“系统详细信息”--->“容器”   找到脱机状态的容器,右上角点击“操作”-->“删除节点”。此时故障控制器上光纤接口的指示灯灭掉。

4:拔掉故障控制器的光纤线,扩展柜连线(如有),拔出故障节点。并将旧控制器的光纤板卡(host interface card)和蓄电池(battery)更换到新的控制器,确认新控和旧控制器的内存配置一致。

5、更换完毕将新控制器插入存储。并按原来的顺序插好光纤线和扩展柜(如有)连线。此时需要耐心等待,控制器的指示灯,从左往右:电池灯,电源灯,集群通信灯,依次亮起(先闪烁后常亮)。之后熄灭。

注:SD卡(system flash)无需更换

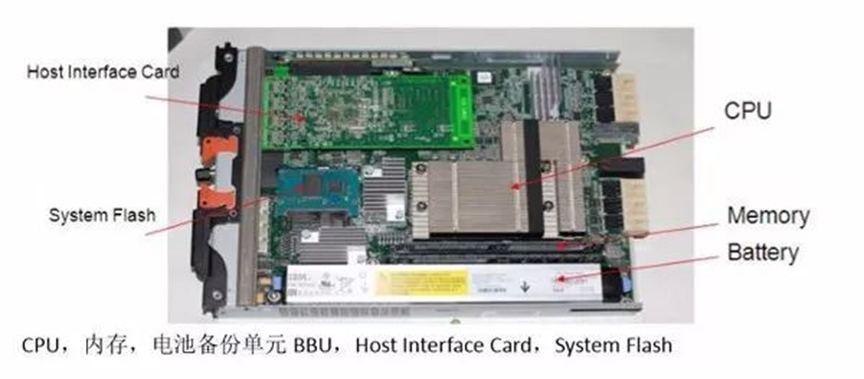

以下是控制器平面图。

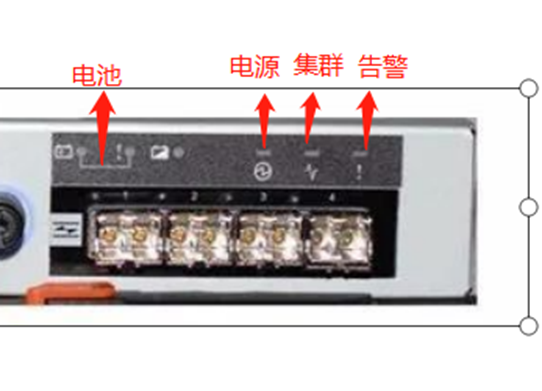

控制器指示灯:

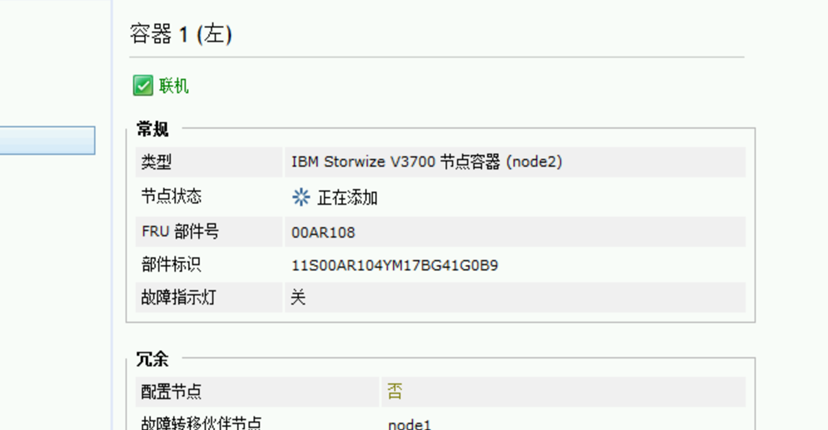

6、在管理界面观察新加控制器状态:

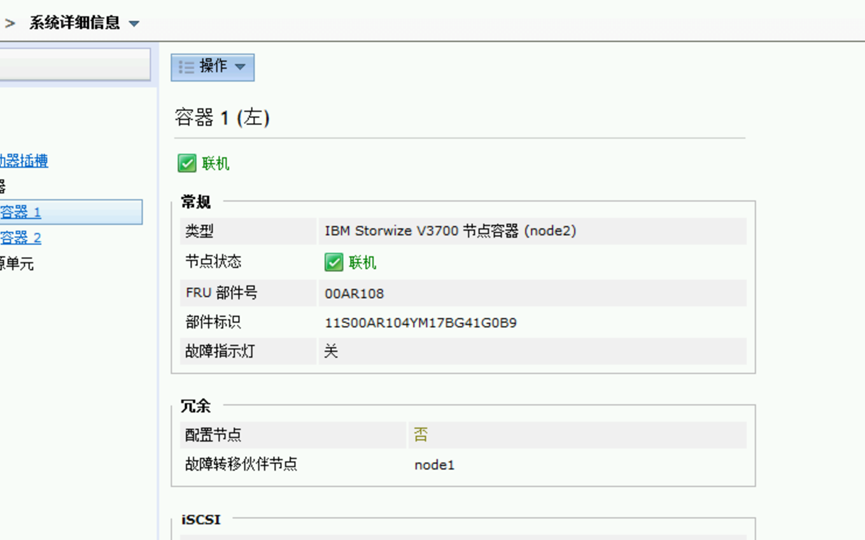

最后,添加完成并变成联机状态。

7、查看事件窗口,只剩下管理口未全部连接网线的提示,故障解除。收集日志。
