IBM DS5300 存储控制器更换

余上
2023-10-18 / 0 评论 / 1 点赞 / 281 阅读 / 0 字 / 正在检测是否收录...

DS5300 控制器更换

目录

临商银行DS5300 控制器更换技术报告... 1

一、故障信息... 1

二、故障分析... 3

三、更换步骤... 3

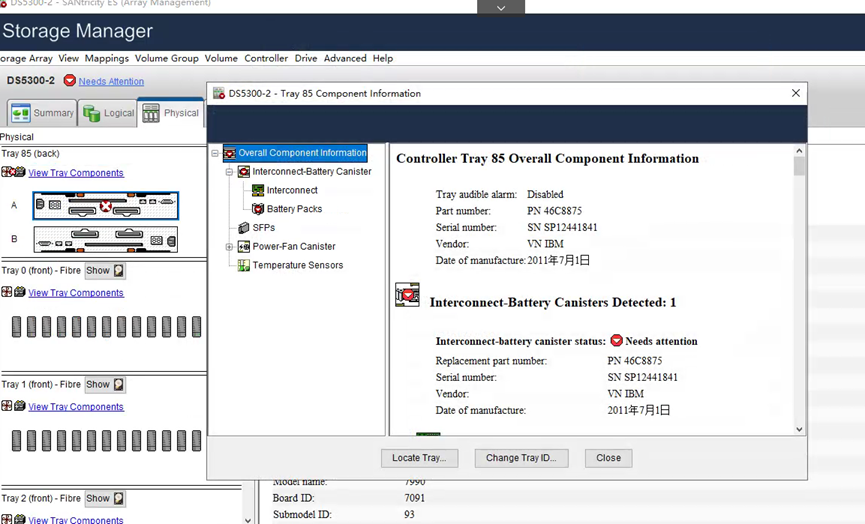

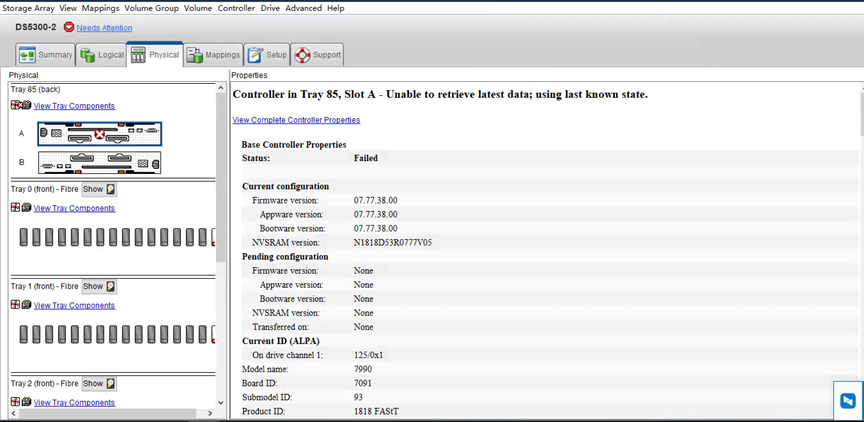

一、故障信息

二、故障分析

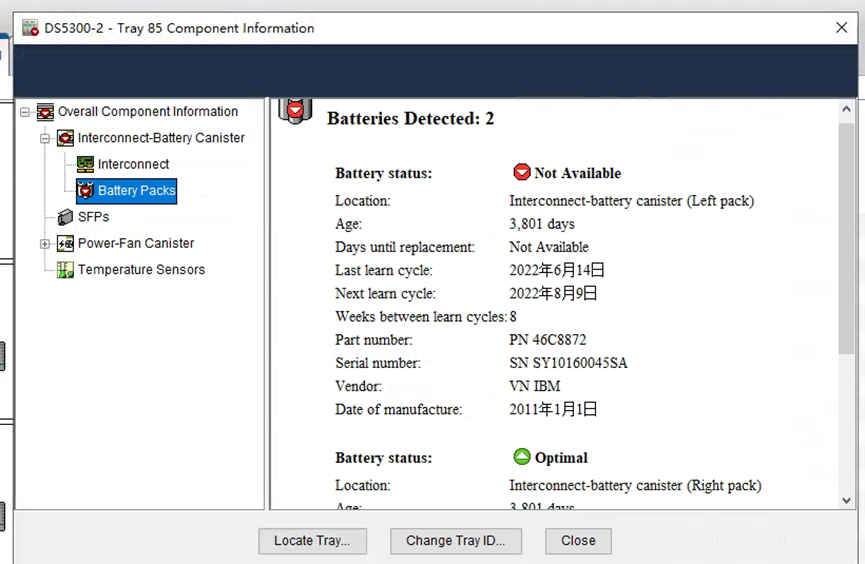

     首次判断为电池故障,但是更换电池A 控仍然无法ONLINE

     本次直接更换控制器

三、更换步骤

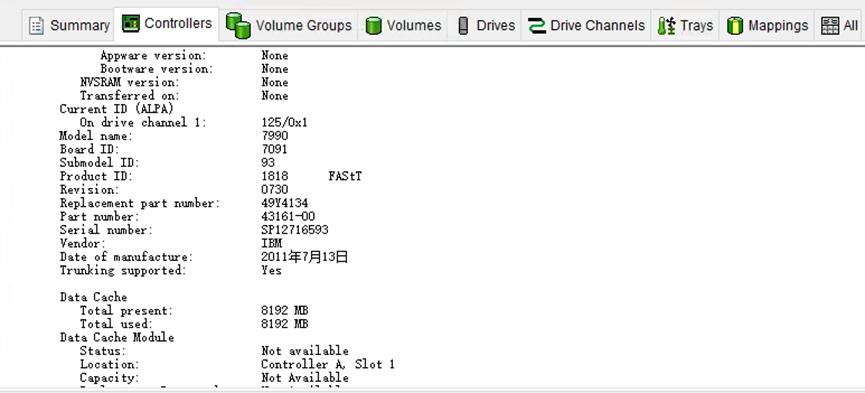

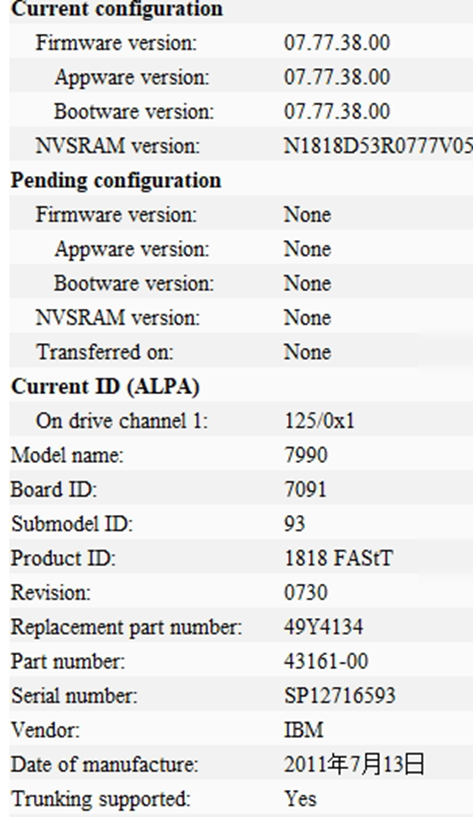

1、准备部件:控制器一个,PN:49Y4134

2、更换时间:晚17:30分后

3、存储的A、B  控制器管理口和笔记本电脑有线网口通过一台交换机连接。并保证DS

manager 可以通过正常的控制器登录存储。

4、建议提前检查存储后面的扎线情况,防止控制器拔出时被线挡住。

5、把故障控制器上的线做好标记。

更换:

1、关闭故障控制电源按钮,拔出控制器电源线。

此时控制器LED 灯在 “0L” 的状态,蓝色灯亮起。

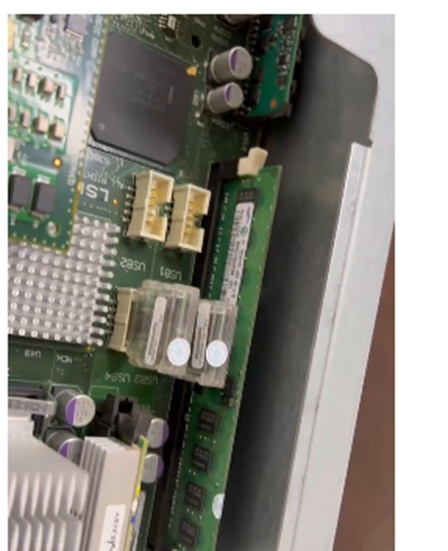

2、撤下故障控制器,更换下图处的接口卡。检查缓存配置是否一致。

3、 插入新控制,并插好电源线,合上控制器电源开关。

此时控制器LED 灯再次回到 “0L” 的状态,蓝色灯亮起。

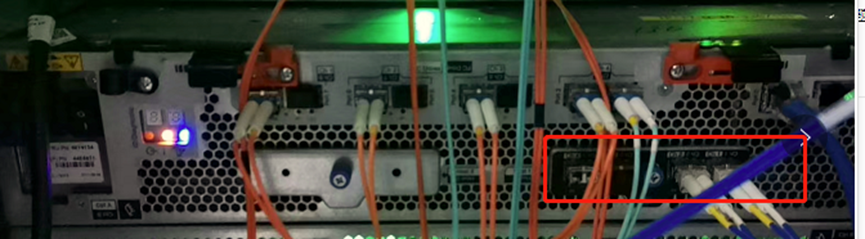

把光纤线按照标签顺序插回去。

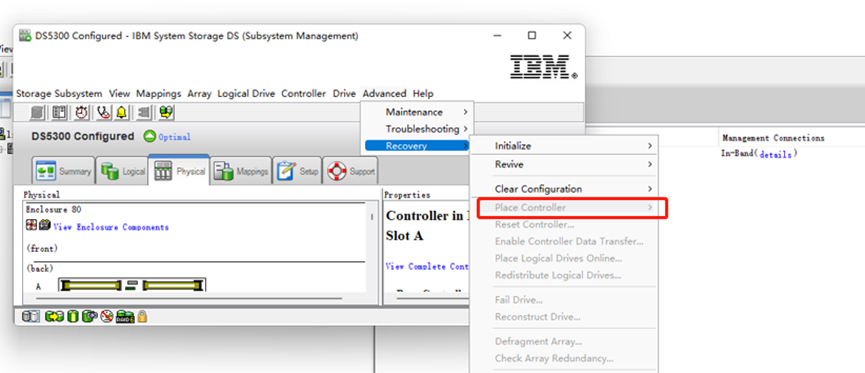

登录Ds manager软件中,选择故障控制器,然后菜单中选择advancerd---recover—place controller--online把控制器online

Online 后控制器启动需要时间,5到10分钟左右。启动、同步微码,恢复和扩展柜的连接等过程 。

观察新控已经接线的光纤模块状态,如有不亮灯,请将光纤线重新对光检查。

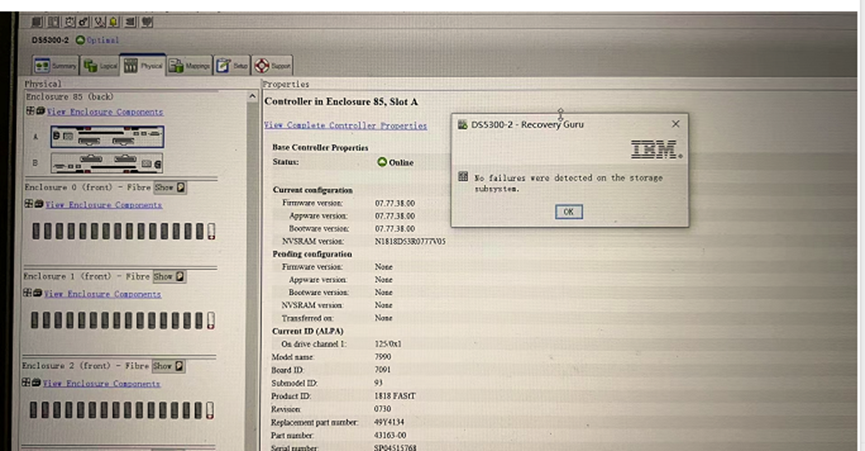

检查侦测器中的报警信息是否消除。

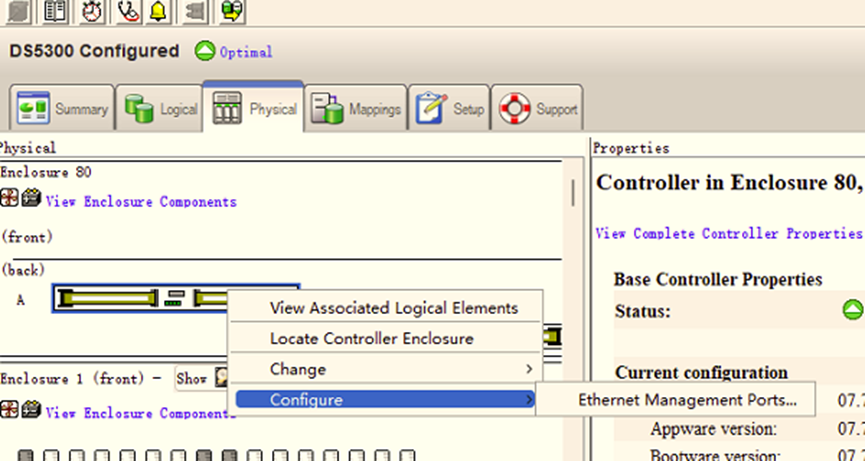

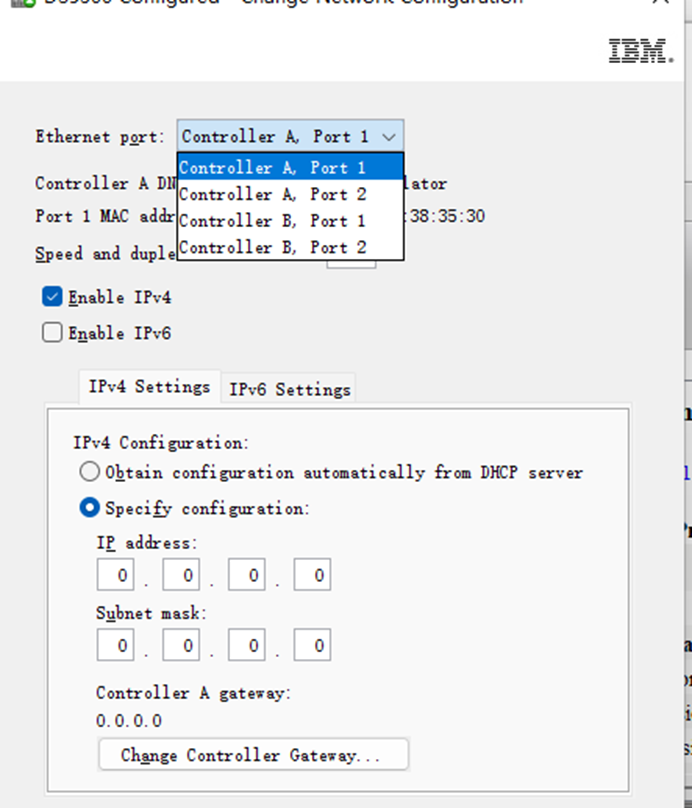

4、更改新控制的IP 地址,DS manager 连接两个控制器检查验证,至此控制器更换完成。
